Zwei- bis Zwölffachteiler

Die Eingänge der Kammern sind intern miteinander verbunden, jede 2. Kammer besitzt einen Eingang.

Bei der Ausführung A mit Endlagenausgleich  ist im Gegensatz zur Ausführung G ein kombiniertes Druckbegrenzungs- und Nachsaugventil direkt ins Gehäuse integriert.

Zwei- bis Zwölffachteiler

Bei der Ausführung mit Endlagenausgleich mit Ein- und Ausgangsblöcken aus Aluminium (EA7) bzw. Stahl ( EA9) sind im Gegensatz zur Ausführung G/S Druckbegrenzungs- und Nachsaugventile sowie Meßanschlüsse für jede Sektion integriert.

Zwei- bis Zwölffachteiler

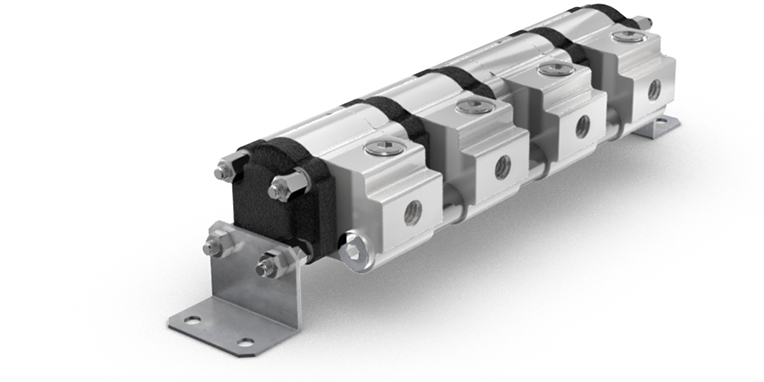

Das Ziel bei der Entwicklung dieser Baureihe war neben dem Erreichen höherer Arbeitsdrücke (bis 320 bar) auch die Integration der bei den MTOs angebauten Ein- und Ausgangsblöcke.

Desweiteren wurden die Bauteile so optimiert, dass der Schluckvolumenbereich der MTO Baugruppe 3 mit nur zwei anstatt vier Größen abgedeckt werden kann.

Den HTO gibt es nur in der Ausführung mit Endlagenausgleich. Die Druckbegrenzungs- und Nachsaugventile sowie Meßanschlüsse sind für jede Sektion im Gehäuse integriert.



Zwei- oder Dreifachteiler

Basierend auf aneinander gekoppelten Radialkolbenmotoren.

Bei der Ausführung mit Endlagenausgleich FEA sind im Gegensatz zur Ausführung FG Druckbegrenzungs- und Nachsaugventile sowie Meßanschlüsse für jede Sektion integriert.

Zwei- bis Zwölffachteiler

Bei der Ausführung mit Endlagenausgleich EA sind im Gegensatz zur Ausführung G Druckbegrenzungs- und Nachsaugventile sowie Meßanschlüsse für jede Sektion integriert.

Zwei- bis Zwölffachteiler

Bei der Ausführung mit Endlagenausgleich EA sind im Gegensatz zur Ausführung S Druckbegrenzungs- und Nachsaugventile sowie Meßanschlüsse für jede Sektion integriert.

Zweifachteiler in Aluminium- oder Stahlausführung

Das Ölstromteilerventil funktioniert in beiden Richtungen.

Zweifachteiler

Wir möchten Ihnen unsere neuentwickelte Gleichlauflösung auf Ventiltechnik-Basis vorstellen.

Sie zeichnet sich durch hohe Gleichlaufgenauigkeit auch bei unterschiedlichsten Lasten und kleinen Volumenströmen aus.

Hinzu kommen geringe Anforderungen an den Bauraum sowie geringes Gewicht.

Beim Endlagenausgleich kann auf eine Nachsaugfunktion -im Gegensatz zu rotierenden Teilern- verzichtet werden.

Bitte beachten Sie, daß diese Gleichlauflösung nur für stangenseitig angeschlossene doppeltwirkende Zylinder geeignet und aufgrund der Ventiltechnik ein besonderes Augenmerk auf die Sauberkeit des Betriebsmediums unter Verwendung von Filtern mit 10 µm zu richten ist.
